一、投影原理和三视图

1. 投影的基本知识

1）中心投影：光源是从投射中心发出。

2）正投影：当投影光线互相平行，并与投影面垂直时，物体在投影面上所得的投影，叫正投影。

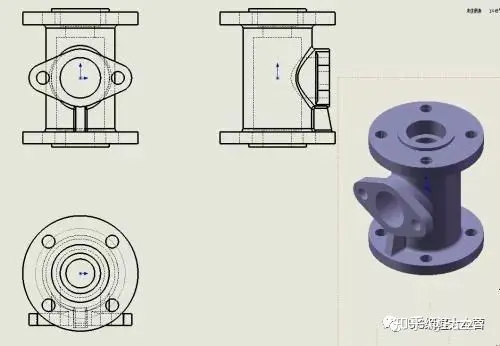

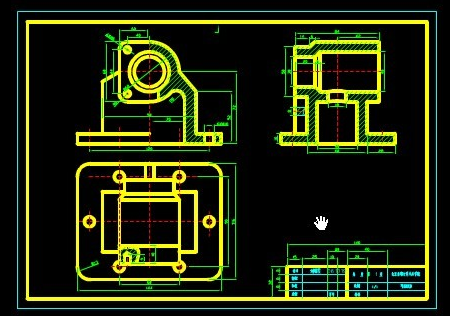

2. 三视图

由物体的三个主要投影组成的视图，能够正确反映物体长、宽、高尺寸的 正投影工程图（主视图，俯视图，左视图三个 基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。

1）主视图

要选择反映物体特征最明显的方向作为主视图的投影方向。

2）俯视图

3）左视图

4）展开投影面总结出

投影规律为：

a.主、俯视图：长对正

b.主、左视图：高平齐

c.俯、左视图：宽相等

简单概括为：长对正，高平齐，宽相等。

5）物体上的平面和直线的投影特性

a.与投影面倾斜—收缩性

b. 与投影面垂直—积聚性

c. 与投影面平行—真实性

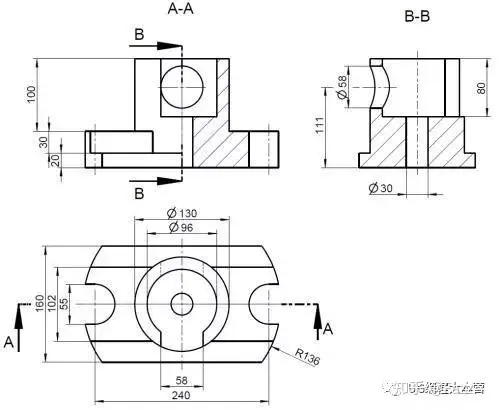

二、零件的各种表达方法

表达零件外形方法有如下几种:

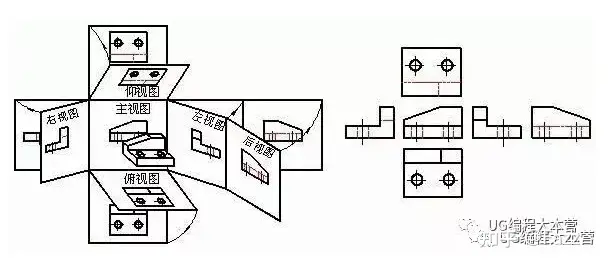

1. 基本视图

基本视图包括主视图、俯视图、左视图、右视图、仰视图、后视图。

基本视图在一张图纸上放置，如按基本视图的展开位置放置，各视图名称一律不加标注，否则应在视图的上方标出视图名称“X向”，并在相应的视图附近用箭头指名投影方向，并注上同样的字母。
